Figur 1: SCR -symbol og dets terminaler
Siliciumkontrolleret ensretter (SCR) -symbol ligner et diodesymbol, men inkluderer en yderligere portterminal.Dette design fremhæver SCR's evne til at lade strømmen flyde i en retning - fra anoden (a) til katoden (k) - mens den blokerer den i den modsatte retning.De tre centrale terminaler er:
Anode (a): Terminalen, hvor strømmen kommer ind, når SCR er fremadspændt.
Katode (K): Terminalen, hvor den aktuelle udgange.
Gate (G): Kontrolterminalen, der udløser SCR.
SCR -symbolet bruges også til tyristorer, som har lignende skifteegenskaber.Korrekt forspændings- og kontrolmetoder afhænger af at forstå symbolet.Denne grundlæggende viden er vigtig, før du udforsker enhedens konstruktion og drift, hvilket muliggør effektiv anvendelse i forskellige elektriske kredsløb.

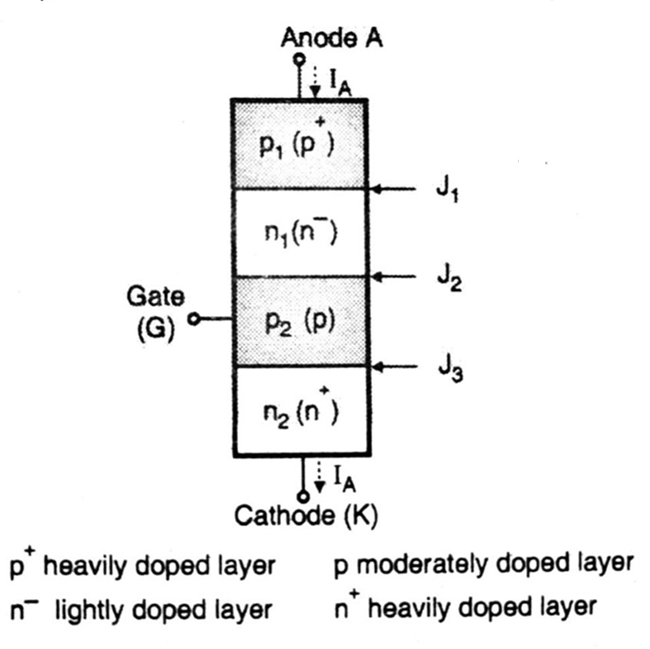

Den siliciumstyrede ensretter (SCR) er en fire-lags halvlederindretning, der skifter P-type og N-type materialer, der danner tre kryds: J1, J2 og J3.Lad os nedbryde dens konstruktion og drift i detaljer.
Ydre lag: De ydre P- og N -lag er stærkt dopet med urenheder for at øge deres elektriske ledningsevne og reducere modstand.Denne tunge doping giver disse lag mulighed for effektivt at udføre høje strømme, hvilket forbedrer SCR's ydelse til styring af store effektbelastninger.
Mellemlag: De indre P- og N -lag er let dopede, hvilket betyder, at de har færre urenheder.Denne lysdoping er afgørende for at kontrollere strømstrømmen, da den muliggør dannelse af udtømningsregioner - områder inden for halvlederen, hvor mobilafgiftsbærere er fraværende.Disse udtømningsregioner er nøglen til at kontrollere strømmen af strøm, hvilket gør det muligt for SCR at fungere som en præcis switch.
Figur 2: P og N lag af SCR
Gate Terminal: Gate-terminalen forbindes til det midterste P-lag.Påføring af en lille strøm på porten udløser SCR, hvilket gør det muligt for en større strøm at strømme fra anoden til katoden.Når den først er udløst, forbliver SCR på, selvom portstrømmen fjernes, forudsat at der er tilstrækkelig spænding mellem anoden og katoden.
Anodeterminal: Anodeterminalen forbindes til det ydre P-lag og fungerer som indgangspunktet for hovedstrømmen.For at SCR skal ledes, skal anoden være ved et højere potentiale end katoden, og porten skal modtage en udløsende strøm.I den ledende tilstand strømmer strøm fra anoden gennem SCR til katoden.
Katodeterminal: Katodeterminalen forbindes til det ydre N-lag og fungerer som udgangspunktet for strømmen.Når SCR udføres, sikrer katoden strømmen strømmer i den rigtige retning, fra anoden til katoden.
Figur 3: Porten, anoden og katodeterminalen
Silicium foretrækkes frem for Germanium til SCR -konstruktion på grund af flere fordele:
Lavere lækstrøm: Silicium har en lavere iboende bærerkoncentration, hvilket resulterer i reducerede lækagestrømme.Dette er vigtigt for at opretholde effektivitet og pålidelighed, især i miljøer med høj temperatur.
Højere termisk stabilitet: Silicium kan fungere ved højere temperaturer end Germanium, hvilket gør det mere velegnet til højeffektanvendelser, hvor der genereres betydelig varme.
Bedre elektriske egenskaber: Med et bredere båndgap (1,1 eV for silicium vs. 0,66 eV for germanium) tilbyder silicium bedre elektrisk ydeevne, såsom højere nedbrydningsspændinger og mere robust drift under forskellige forhold.
Tilgængelighed og omkostninger: Silicium er mere rigeligt og billigere at behandle end germanium.Den veletablerede siliciumindustri muliggør omkostningseffektive og skalerbare fremstillingsprocesser.
Figur 4: Silicium
Hvad med germanium?
Germanium har flere ulemper sammenlignet med silicium, hvilket gør det mindre velegnet til mange applikationer.Germanium kan ikke modstå høje temperaturer så effektivt som silicium.Dette begrænser brugen i applikationer med høj effekt, hvor der genereres betydelig varme.Derefter har Germanium en højere iboende bærerkoncentration, hvilket resulterer i højere lækagestrømme.Dette øger effekttab og reducerer effektiviteten, især under forhold med høj temperatur.Derudover blev Germanium brugt i de tidlige dage af halvlederenheder.Imidlertid førte dens begrænsninger i termisk stabilitet og lækagestrøm til den udbredte vedtagelse af silicium.Silicons overlegne egenskaber har gjort det til det foretrukne materiale til de fleste halvlederanvendelser.
Figur 5: Germanium
Plan konstruktion er bedst for enheder, der håndterer lavere effektniveauer, mens de stadig giver høj ydeevne og pålidelighed.
I plan konstruktion gennemgår halvledermaterialet, typisk silicium, diffusionsprocesser, hvor urenheder (dopingmidler) introduceres til dannelse af P-type og N-type regioner.Disse dopingmidler diffunderes i et enkelt, fladt plan, hvilket resulterer i en ensartet og kontrolleret dannelse af kryds.
Fordelene ved plan konstruktion inkluderer skabelse af et ensartet elektrisk felt over krydset, hvilket reducerer potentielle V ariat -ioner og elektrisk støj og forbedrer derved enhedens ydelse og pålidelighed.Da alle kryds er dannet i et enkelt plan, strømlines fremstillingsprocessen og forenkler fotolitografien og ætsningstrinnene.Dette reducerer ikke kun kompleksitet og omkostninger, men forbedrer også udbyttehastighederne ved at gøre det lettere at konsekvent kontrollere og gengive de nødvendige strukturer.
Figur 6: Planlig SCR -proces
Mesa SCR'er er bygget til miljøer med høj effekt og bruges ofte i industrielle anvendelser såsom motorstyring og strømkonvertering.
J2-krydset, det andet P-N-kryds i en SCR, oprettes under anvendelse af diffusion, hvor dopingemiddelatomer indføres i siliciumskiven for at danne de nødvendige P-type og N-type regioner.Denne proces giver mulighed for præcis kontrol over krydsets egenskaber.De ydre P- og N -lag dannes gennem en legeringsproces, hvor et materiale med de ønskede dopingmidler smeltes på siliciumskiven, hvilket skaber et robust og holdbart lag.
Fordelene ved Mesa -konstruktion inkluderer dens evne til at håndtere høje strømme og spændinger uden nedværdigende takket være de robuste forbindelser dannet ved diffusion og legering.Det stærke og holdbare design forbedrer SCR's kapacitet til at håndtere store strømme effektivt, hvilket gør det pålideligt til applikationer med høj effekt.Derudover er det velegnet til forskellige applikationer med høj effekt, der giver et alsidigt valg for forskellige brancher.
Figur 7: Mesa SCR -proces
Ekstern konstruktion af SCR'er fokuserer på holdbarhed, effektiv termisk styring og let integration i kraftelektronik.Anodeterminalen, typisk en større terminal eller fane, er designet til at håndtere høje strømme og er forbundet til den positive side af strømforsyningen.Katodeterminalen, der er forbundet til den negative side af strømforsyningen eller belastningen, er også designet til håndtering med høj strøm og er markeret.Portterminalen, der bruges til at udløse SCR til ledning, er normalt mindre og kræver omhyggelig håndtering for at undgå skader fra overdreven strøm eller spænding.
Fordelene ved SCR'er i ekstern konstruktion inkluderer deres egnethed til industrielle applikationer såsom motoriske kontroller, strømforsyninger og store ensretter, hvor de administrerer effektniveauer ud over mange andre halvlederenheder.Deres lave spændingsspændingsfald minimerer strømafledning, hvilket gør dem ideelle til energieffektive anvendelser.Den enkle udløsende mekanisme via portterminalen giver mulighed for let integration i kontrolkredsløb og systemer.Desuden bidrager deres udbredte tilgængelighed og modne fremstillingsprocesser til deres omkostningseffektivitet.
I resumé, når man bruger disse forskellige typer SCR -strukturer, kan den relevante SCR -struktur vælges til forskellige situationer.
Plan konstruktion: Ideel til applikationer med lav effekt.Det er nødvendigt i kredsløb, der kræver elektrisk støjreduktion og konsekvent ydelse.
MESA-konstruktion: Til applikationer med høj effekt skal du være opmærksom på behovene for varmeafledning og robuste designkrav.Sørg for, at SCR kan håndtere de forventede strøm- og spændingsniveauer uden overophedning.
Ekstern konstruktion: Håndter terminalerne omhyggeligt, især portterminalen.Sørg for, at forbindelserne er sikre og designet til at håndtere høje strømstrømme effektivt.
Figur 8: Ekstern byggeproces
Den fire-lags struktur af en SCR danner en NPNP- eller PNPN-konfiguration, hvilket skaber en regenerativ feedback-loop, der engang blev udløst, hvilket opretholder ledning, indtil strømmen falder under en specifik tærskel.For at udløse SCR skal du anvende en lille strøm på portterminalen, indlede nedbrydningen af J2 -krydset og lade strømmen strømme fra anoden til katoden.Effektiv varmehåndtering er vigtig for SCR'er med høj effekt, og ved hjælp af pressepakkekonstruktion med en robust køleplade sikrer effektiv varmeafledning, hvilket forhindrer termisk løb og forbedrer enhedens levetid.
Figur 9: NPN og PNP
Den siliciumkontrollerede ensretter (SCR) fungerer i tre primære tilstande: fremadrettet blokering, fremad ledning og omvendt blokering.
I fremadrettet blokeringstilstand er anoden positiv i forhold til katoden, og portterminalen efterlades åben.I denne tilstand strømmer kun en lille lækagestrøm gennem SCR, opretholder en høj modstand og forhindrer betydelig strømstrøm.SCR opfører sig som en åben switch, der blokerer strøm, indtil den påførte spænding overstiger dens bølgeoverspænding.
Figur 10: Flow gennem SCR
I fremadrettet ledningstilstand udfører og fungerer SCR i staten.Denne tilstand kan opnås ved enten at øge den fremadrettede forspændingsspænding ud over nedbrydningsspændingen eller påføre en positiv spænding på portterminalen.Forøgelse af den forreste bias -spænding får krydset til at gennemgå nedbrydning af lavine, hvilket gør det muligt for betydelig strøm at flyde.Til applikationer med lavt spænding er anvendelse af en positiv portspænding mere praktisk, hvilket indledende ledning ved at gøre SCR fremad-partisk.Når SCR begynder at lede, forbliver den i denne tilstand, så længe strømmen overstiger holdestrømmen (IL).Hvis strømmen falder under dette niveau, vender SCR tilbage til den blokerende tilstand.
Figur 11: SCR -ledning
I omvendt blokeringstilstand er katoden positiv i forhold til anoden.Denne konfiguration tillader kun en lille lækstrøm gennem SCR, som er utilstrækkelig til at tænde den.SCR opretholder en høj impedanstilstand og fungerer som en åben switch.Hvis den omvendte spænding overstiger nedbrydningsspændingen (VBR), gennemgår SCR -nedbrydningen, hvilket øger den omvendte strøm markant og potentielt ødelægger enheden.
Figur 12;SCR omvendt blokeringstilstand
Siliciumkontrollerede ensretter (SCR'er) findes i forskellige typer og pakker, der hver er skræddersyet til specifikke applikationer baseret på strøm- og spændingshåndtering, termisk styring og monteringsmuligheder.
Diskrete plastikpakker har tre stifter, der strækker sig fra en plastikindkapslet halvleder.Disse økonomiske plane SCR'er understøtter typisk op til 25A og 1000V.De er designet til let integration i kredsløb med flere komponenter.Under installationen skal du sikre dig korrekt pin -justering og sikker lodning til PCB for at opretholde pålidelige elektriske forbindelser og termisk stabilitet.Disse SCR'er er ideelle til applikationer med lav til mellemkraft, hvor kompakt størrelse og omkostningseffektivitet er vigtig.
Plastmoduler indeholder flere enheder i et enkelt modul, der understøtter strømme op til 100A.Disse moduler forbedrer kredsløbsintegrationen og kan boltes direkte til kølevand for forbedret termisk styring.Ved montering skal du påføre et jævnt lag af termisk forbindelse mellem modulet og kølepladen for at forbedre varmeafledningen.Disse moduler er velegnede til medium til højeffekt-applikationer, hvor plads og termisk effektivitet er kritiske.
Studbase SCRS har en gevindbase til sikker montering, der giver lav termisk modstand og let installation.De understøtter strømme, der spænder fra 5A til 150A med fuld spændingsfunktioner.Imidlertid kan disse SCR'er ikke let isoleres fra kølepladen, så overvej dette under termisk design for at undgå utilsigtede elektriske forbindelser.Følg ordentlige drejningsmomentspecifikationer, når du strammer studen, for at undgå skader og sikre optimal termisk kontakt.
Figur 13: SCR Stud Base med antal afstand
Fladbase SCR'er tilbyder montering af lethed og lav termisk modstand af studbasis SCR'er, men inkluderer isolering til elektrisk at isolere SCR fra kølepladen.Denne funktion er afgørende i applikationer, der kræver elektrisk isolering, mens den opretholder effektiv termisk styring.Disse SCR'er understøtter strømme mellem 10A og 400A.Under installationen skal du sikre, at isoleringslaget forbliver intakt og uskadet for at opretholde elektrisk isolering.
Press Pack SCRS er designet til højstrøm (200A og derover) og højspændingsapplikationer (over 1200V).De er indkapslet i en keramisk konvolut, hvilket giver fremragende elektrisk isolering og overlegen termisk modstand.Disse SCR'er kræver præcist mekanisk tryk for at sikre korrekt elektrisk kontakt og termisk ledningsevne, typisk opnået ved hjælp af specielt designet klemmer.Det keramiske foringsrør beskytter også enheden mod mekanisk stress og termisk cykling, hvilket gør dem velegnede til industrielle og højeffekt applikationer, hvor pålidelighed og holdbarhed er vigtigst.
Praktisk driftsindsigt :
Når du arbejder med diskrete plastiske SCR'er, skal du fokusere på præcis pin -justering og sikker lodning til stabile forbindelser.For plastmoduler skal du sikre en jævn anvendelse af termisk forbindelse til optimal varmeafledning.Følg Moment Specifikationer med Stud Base SCR'er for at undgå skader og opnå effektiv termisk kontakt.For flad base SCR'er skal du opretholde integriteten af isoleringslaget for at sikre elektrisk isolering.Til sidst, med pressepakke SCR'er, skal du anvende det korrekte mekaniske tryk ved hjælp af specialiserede klemmer for at sikre korrekt kontakt og varmehåndtering.

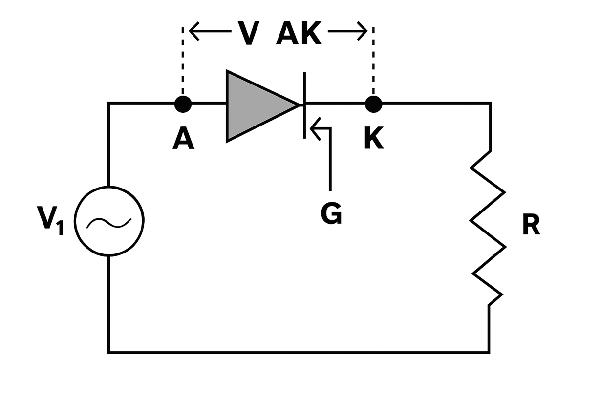

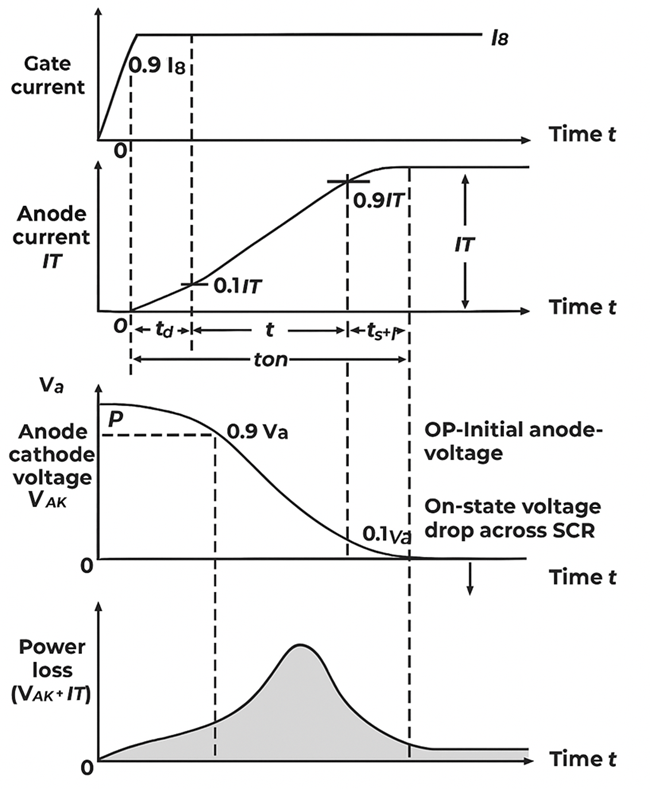

Figur 14: SCR -operation tænder for
For at aktivere SCR -ledning skal anodestrømmen overgå en kritisk tærskel, som opnås ved at øge portstrømmen (IG) for at indlede regenerativ handling.
Begynd med at sikre, at porten og katoden er korrekt forbundet til kredsløbet, og verificerer, at alle forbindelser er sikre for at undgå løse kontakter eller misforståelser.Overvåg både omgivelses- og forbindelsestemperaturer, da høje temperaturer kan påvirke SCR's ydelse, hvilket kræver tilstrækkelig afkølings- eller varmeafledningstiltag.
Begynd derefter på at anvende en kontrolleret portstrøm (IG) ved hjælp af en nøjagtig strømkilde, gradvist stigende IG for at muliggøre en jævn overgang og let overvågning af SCR's respons.Når IG gradvist øges, skal du observere den indledende stigning i anodestrøm, hvilket indikerer SCR's respons på portstrømmen.Fortsæt med at øge IG, indtil regenerativ virkning er observeret, præget af en signifikant stigning i anodestrøm, hvilket viser, at SCR er ved at gå ind i ledningstilstand.Oprethold portens strøm lige nok til at opretholde ledning uden at kaste porten til at forhindre unødvendig strømafledning og potentiel skade.Sørg for, at den passende spænding påføres mellem anoden og katoden, og overvåger denne spænding for at undgå at overgå overskridelsespunktet, medmindre det forsætligt kræves til specifikke anvendelser.
Endelig skal du bekræfte, at SCR er låst i ledningstilstand, hvor den vil forblive, selvom portstrømmen reduceres.Reducer om nødvendigt portstrømmen (IG) efter at have bekræftet, at SCR er låst, da den vil forblive i ledning, indtil anodestrømmen falder under det nuværende niveau.

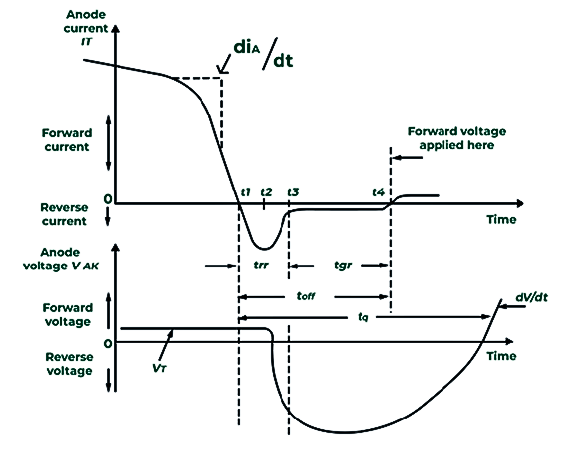

Figur 15: SCR -operation slukkes
Slukning af en siliciumstyret ensretter (SCR) involverer at reducere anodestrømmen under holdets strømniveau, en proces kendt som kommutation.Der er to primære typer af pendling: naturlig og tvungen.
Naturlig pendling opstår, når AC -forsyningsstrømmen naturligt falder til nul, så SCR kan slukke.Denne metode er iboende i vekselstrømskredsløb, hvor den aktuelle periodisk krydser nul.Forestil dig praktisk et vekselstrømskredsløb, hvor spændingen og de nuværende bølgeformer med jævne mellemrum når nul.Når den nuværende nærmer sig nul, ophører SCR at udføre og slukker naturligt uden nogen ekstern intervention.Dette ses ofte i standard AC -strømapplikationer.
Tvungen pendling reducerer aktivt anodestrømmen til at slukke for SCR.Denne metode er nødvendig for DC -kredsløb eller situationer, hvor strømmen ikke naturligt falder til nul.For at opnå dette dirigerer et eksternt kredsløb øjeblikkeligt strømmen væk fra SCR eller introducerer en omvendt bias.For eksempel i et DC -kredsløb kan du muligvis bruge et pendlingskredsløb, der inkluderer komponenter som kondensatorer og induktorer til at skabe en øjeblikkelig omvendt spænding på tværs af SCR.Denne handling tvinger anodestrømmen til at falde under holdingsniveauet og slukke SCR.Denne teknik kræver præcis timing og kontrol for at sikre pålidelig drift.
SCR'er fungerer uden mekaniske komponenter, hvilket eliminerer friktion og slid.Dette resulterer i støjløs operation og forbedrer pålidelighed og levetid.Når det er udstyret med korrekt køleplade, skal SCR'er effektivt håndtere varmeafledning og opretholde høj effektivitet på tværs af forskellige anvendelser.Forestil dig at installere en SCR i et roligt miljø, hvor mekanisk støj ville være forstyrrende;Den tavse operation af en SCR bliver en betydelig fordel.Under udvidet drift bidrager fraværet af mekanisk slid desuden til færre vedligeholdelsesbehov og en længere levetid.
SCR'er kan tænde og slukke inden for nanosekunder, hvilket gør dem ideelle til applikationer, der kræver hurtige responstider.Denne højhastighedsskift giver mulighed for præcis kontrol over strømforsyning i komplekse elektroniske systemer.For eksempel i en højfrekvent strømforsyning sikrer evnen til at skifte hurtigt, at systemet kan reagere på ændringer i belastningsbetingelserne næsten øjeblikkeligt og opretholde et stabilt output.
SCR'er kræver kun en lille portstrøm for at kontrollere store spændinger og strømme, hvilket gør dem meget effektive i strømstyring.De kan styre højeffektbelastninger, hvilket gør dem velegnede til industrielle anvendelser, hvor højspænding og strøm er almindelige.
Den lille størrelse af SCR'er giver mulighed for let integration i forskellige kredsløbsdesign, hvilket forbedrer designfleksibiliteten.Deres kompakte og robuste natur sikrer pålidelig ydeevne over lange perioder, selv under krævende forhold.Rent praktisk betyder det, at SCR i et tæt pakket kontrolpanel let kan monteres uden at kræve betydelig plads, hvilket giver mulighed for mere strømlinede og effektive design.
SCR'er udfører kun strøm i en retning, hvilket gør dem uegnet til applikationer, der kræver tovejs strømstrøm.Dette begrænser deres anvendelse i AC -kredsløb, hvor tovejskontrol er nødvendig, såsom i inverterkredsløb eller AC -motordrev.
For at tænde for en SCR kræves en tilstrækkelig portstrøm, hvilket nødvendiggør yderligere gate -drevkredsløb.Dette øger kompleksiteten og omkostningerne ved det samlede system.I praktiske anvendelser involverer det at sikre, at portstrømmen leveres tilstrækkeligt til nøjagtige beregninger og pålidelige komponenter for at undgå at udløse fejl.
SCR'er har relativt langsomme skifthastigheder sammenlignet med andre halvlederenheder som transistorer, hvilket gør dem mindre egnede til højfrekvente applikationer.I højhastighedsskiftning af strømforsyninger kan for eksempel den langsommere skiftehastighed for SCR'er føre til ineffektivitet og øgede krav til termisk styring.
Når den er tændt, forbliver SCR'er, der ledes, indtil strømmen falder under en bestemt tærskel.Denne egenskab kan være en ulempe i kredsløb, hvor der kræves en præcis kontrol af slukketid, såsom i fasekontrollerede ensrettere.Operatører er ofte nødt til at designe komplekse pendlingskredsløb for at tvinge SCR til at slukke, hvilket tilføjer den overordnede systemkompleksitet.
SCR'er genererer betydelig varme under drift, især når man håndterer høje strømme.Tilstrækkelig afkøling og varmeafledningsmekanismer, såsom kølelegemer og køleventilatorer, er nødvendige.
Når en SCR er tændt, låses den ind i den ledende tilstand og kan ikke slukkes af portens signal.Strømmen skal reduceres eksternt under holdestrømmen for at slukke for SCR.Denne opførsel komplicerer kontrolkredsløb, især i applikationer med variabel belastning, hvor det er vigtigt at opretholde præcis kontrol over de nuværende niveauer.I sådanne scenarier skal ingeniører designe kredsløb, der pålideligt kan reducere strømmen, når det er nødvendigt for at slukke for SCR.
I AC-kredsløb skal SCR'er omgives (slukkes) i slutningen af hver halvcyklus, hvilket kræver yderligere pendlingskredsløb, såsom resonanskredsløb eller tvungen pendlingsteknikker.Dette tilføjer kompleksitet og omkostninger til systemet.
SCR'er er følsomme over for hastigheden for ændring af spænding (DV/DT) og strøm (DI/DT).Hurtige ændringer kan utilsigtet udløse SCR, hvilket kræver brugen af snubberkredsløb for at beskytte mod sådanne begivenheder.Designere skal sikre, at snubberkredsløb er korrekt størrelse og konfigureret til at forhindre falsk udløsning, især i støjende elektriske miljøer.
SCR'er kan være følsomme over for elektrisk støj, hvilket kan forårsage falsk udløsning.Dette kræver omhyggelig design og yderligere filtreringskomponenter, såsom kondensatorer og induktorer, for at sikre pålidelig drift.
Forståelse af SCR'er involverer at undersøge deres symboler, lagkompositioner, terminalforbindelser og materielle valg, der fremhæver deres præcision ved håndtering af høje strømme og spændinger.Forskellige SCR -pakker, fra diskret plast til pressepakke, imødekommer specifikke applikationer, understreger korrekt installation og termisk styring.De operationelle tilstande - fremadrettet blokering, fremadrettet ledning og omvendt blokering - illustrerer deres evne til at regulere strøm i forskellige kredsløbskonfigurationer.Mastering af SCR -aktivering og deaktiveringsteknikker sikrer pålidelig ydelse i strømstyringssystemer.Den høje effektivitet, hurtig switching og kompakte størrelse af SCR'er gør dem vigtige i både industriel og forbrugerelektronik, hvilket repræsenterer betydelige fremskridt inden for kraftelektronik.
En SCR bruges til at kontrollere strøm i elektriske kredsløb.Det fungerer som en switch, der kan tænde og slukke strømmen af elektrisk strøm.Almindelige applikationer inkluderer regulering af motorhastighed, kontrol af lysdæmpere og styring af strøm i varmeapparater og industrielle maskiner.Når en SCR udløses af et lille indgangssignal, tillader det en større strøm at strømme igennem, hvilket gør den effektiv i højeffektapplikationer.
Silicium bruges i SCR'er på grund af dets gunstige elektriske egenskaber.Det har en høj nedbrydningsspænding, god termisk stabilitet og kan håndtere høje strømme og effektniveauer.Silicon giver også mulighed for oprettelse af en kompakt og pålidelig halvlederenhed, der kan kontrolleres nøjagtigt.
SCR'er kan kontrollere både AC- og DC -strøm, men de bruges mere almindeligt i AC -applikationer.I AC -kredsløb kan SCR'er kontrollere fasevinklen på spændingen og derved justere den strøm, der leveres til belastningen.Denne fasekontrol er vigtig for applikationer som lysdæmpning og regulering af motorhastighed.
For at kontrollere, om en SCR fungerer, kan du udføre et par test.Først visuel inspektion.Se efter fysisk skade, såsom forbrændinger eller revner.Brug derefter et multimeter til at kontrollere den forreste og omvendte modstand.En SCR skal vise høj modstand i omvendt og lav modstand i fremad, når den udløses.Påfør derefter en lille portstrøm og se, om SCR udfører mellem anoden og katoden.Når portsignalet fjernes, skal SCR fortsætte med at udføre, hvis den fungerer korrekt.
Almindelige årsager til SCR -fiasko er overspænding, overstrøm, gate -signalproblemer og termisk stress.Overdreven spænding kan nedbryde halvledermaterialet.For meget strøm kan forårsage overophedning og skade enheden.Gentagen opvarmnings- og kølecyklusser kan forårsage mekanisk stress og føre til fiasko.Forkert eller utilstrækkelige portsignaler kan forhindre korrekt drift.
Den minimale spænding, der kræves for at udløse en SCR, kaldet portudløserspænding, er typisk omkring 0,6 til 1,5 volt.Denne lille spænding er nok til at tænde for SCR, hvilket giver den mulighed for at udføre en meget større strøm mellem anoden og katoden.

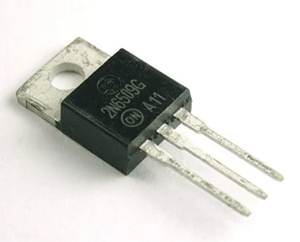

Et praktisk eksempel på en SCR er 2N6509.Denne SCR bruges i forskellige strømstyringsapplikationer, såsom lysdæmpere, motorhastighedskontroller og strømforsyninger.Det kan håndtere en maksimal spænding på 800V og en kontinuerlig strøm på 25A, hvilket gør den velegnet til industriel og forbrugerelektronik.
