NE555P -timeren IC: Funktioner, pin -konfiguration og arbejdsprincipper
2024-07-22 2419

I denne artikel introduceres du til NE555P Integreret kredsløbschip, der finder applikationer på tværs af forskellige felter.Efter at have kendt til dens funktioner og applikationer, vil vi have en dyb forståelse af denne chip og bedre anvende den på faktiske projekter.

Katalog

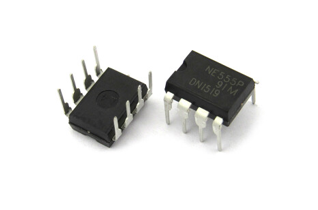

NE555P Beskrivelse

NE555P er en integreret kredsløbschip, der ofte bruges i elektronisk udstyr, såsom timere, pulsgeneratorer og oscillatorer.I forsinkelse eller monostable driftsmetoder kontrolleres timingintervaller nøjagtigt af et enkelt eksternt modstands- og kondensatornetværk.I en astable driftstilstand kan vi bruge to eksterne modstande og en ekstern kondensator til uafhængigt kontrolfrekvens og driftscyklus.

Dets kredsløb indeholder 24 transistorer, to dioder og sytten modstande, der består af seks dele, herunder tærskelkomparator, trigger-komparator, RS-flip-flop, nulstilling af input, decharge og output.Det er kendetegnet ved dens otte-pin-konfiguration og anvender gennemgående hulmontering for let integration i elektroniske kredsløb.I drift inden for et frekvensområde på op til 0,5 MHz demonstrerer NE555P effektivitet i tidtager, pulsbredde-modulation og oscillatorkredsløb.Dets tilpasningsevne understreges yderligere af en forsyningsspændingsområde, der spænder fra 4,5V til 16V, hvilket giver fleksibilitet til forskellige effektkrav i forskellige elektroniske systemer.

Udskiftninger og ækvivalenter

• ICM7242IPAZ

• Ne555n

• NE555PSLE

• SA555P

Hvad er funktionerne i NE555P timer?

• Det kan fungere i oscillerende tilstand eller monostabel tilstand.

• Det har høj timing nøjagtighed og god temperaturstabilitet.

• Dens outputterminal har en stor forsyningsstrøm og kan direkte drive en række automatisk kontrollerede belastninger.

• Det har en bred driftsstyrkeforsyningsspændingsområde og kan bruges med logiske kredsløb såsom TTL og CMOS.Med andre ord kan dets outputniveau og input triggerniveau kombineres med de høje og lave tilstande i disse logiske serier.

• En specifik svingningsforsinkelsesfunktion kan opnås ved hjælp af bare basale modstande og kondensatorer.Området for denne forsinkelse er omfattende, der spænder fra et par mikrosekunder til flere timer.

Symbol, fodaftryk og pin -konfiguration af NE555P timer

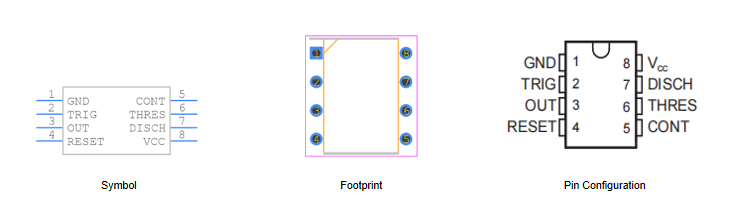

Symbolet, fodaftryk og pin -konfiguration af NE555P er vist på figuren herunder.

Det har i alt otte stifter, deres navne og funktioner er som følger:

Pin 1 (jord): Dette er jordledningen, der normalt er forbundet til Circuit Common Ground.

Pin 2 (Trigger Point): Denne pin er den tidsperiode, der udløser NE555 til at starte den.Den øverste kantspænding af triggersignalet skal være større end 2/3 VCC, og den nedre kant skal være lavere end 1/3 VCC.

Pin 3 (output): Når tidsperioden begynder, flyttes outputstiften til et stort potentiale på 1,7 volt mindre end forsyningsspændingen i spændingsperioden for 555. Ved afslutningen af ​​cyklussen vender udgangen til enLavt niveau på cirka 0 volt.Ved et stort potentiale er dens maksimale udgangsstrøm ca. 200 mA.

Pin 4 (Reset): Et lavt logisk niveau, der sendes til denne pin, nulstiller timeren og returnerer output til et lavt niveau.Det er normalt forbundet med den positive strømforsyning eller efterladt ubrugt.

Pin 5 (kontrol): Denne pin gør det muligt at ændre udløser- og portspændinger med eksterne spændinger.Dette input kan bruges til at ændre eller justere outputfrekvensen, når timeren fungerer i stabil eller svingende drift.

Pin 6 (Nulstil lås): Nulstiller låsen og tager outputen lavt.Denne handling påbegyndes, når spændingen på denne pin bevæger sig fra under 1/3Vcc til over 2/3Vcc.

Pin 7 (decharge): Denne pin har den samme strømudgangskapacitet som hovedudgangsnålen.Når output er tændt, er den lav og har lav impedans til jorden.Når output er slukket, er den høj og har en høj impedans til jorden.

Pin 8 (VCC): Dette er den positive forsyningsspændingsterminal for 555 -timeren IC.Forsyningsspændingsområdet er 4,5V til 16V.

Hvad er applikationerne af NE555P -timeren?

• Alarm: Det kan bruges til at give en alarm, for eksempel ved at køre en højttaler til at lyde en alarm eller ved at kontrollere et relæ eller andre enheder for at opnå en alarmfunktion.

• Pulsbreddemodulering (PWM): NE555P kan bruges til at generere PWM -signaler til kontrol af motorer, LED -lysstyrkejustering osv.

• Pulsgenerator: NE555P kan bruges til at generere pulssignaler.Ved at justere modstanden og kondensatorværdierne kan den opnå forskellige pulsbredder og frekvenser.

• Spændingsstyret oscillator: Den kan bruges til at konstruere en spændingsstyret oscillator, hvis frekvens kan justeres med en ekstern spænding.

• Oscillator: Det kan også bruges som en oscillator til at generere signaler som sinusbølger og firkantede bølger med en bestemt frekvens og amplitude, der bruges som signalkilder eller urkilder i kredsløb.

• Flash -controller: Det bruges ofte i fotograferings- og flashstyringskredsløb for at opnå præcis flash -timing.

• Timer: Det fungerer som en timer i forskellige applikationer, såsom timere, forsinkelsessystemer og urkredsløb, hvilket muliggør måling af tidsintervaller.

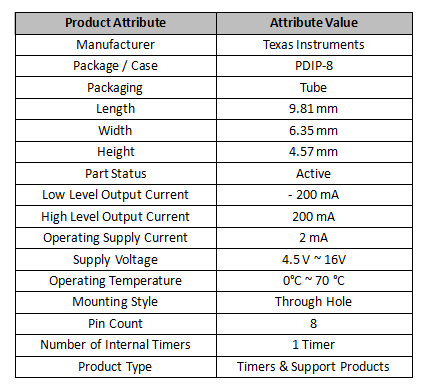

Tekniske parametre for NE555P timer

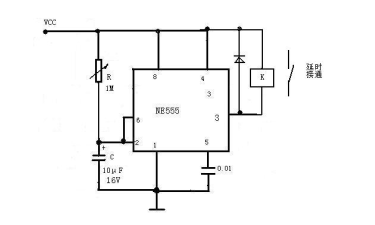

Arbejdsprincip og kredsløbsdiagram over NE555P timer

Det genererer periodiske pulser gennem et RC -kredsløb sammensat af kondensatorer og modstande og indser derved funktioner såsom timere, pulsgeneratorer og oscillatorer.Dernæst tager vi et simpelt LED -blinkende kredsløb som et eksempel for at introducere arbejdsprincippediagrammet og kredsløbsdiagrammet over NE555P i detaljer.

Dette kredsløb bruger NE555P -chippen som en timer for at opnå LED -blinkende virkning ved at justere modstanden og kapacitansen.Kondensator C1 og modstand R1 danner et RC -kredsløb, der bruges til at kontrollere hyppigheden og toldcyklussen for pulsen.R2 og LED er outputporte.NE555P -chippen styrer udgangsspændingen for at kontrollere LED og slukket.

Arbejdsprincippet for NE555P -chip er som følger:

Begynd timing: Når kredsløbet startes, begynder kondensator C1 at oplade, og dens spænding øges gradvist.

Når sammenligningstærsklen: Når spændingen af ​​kondensatoren C1 når sammenligningstærsklen (VCC*2/3), udsender NE555P -chippen et højt niveau og slukker udladningsrøret på samme tid, hvilket får kondensatoren til at stoppe opladningen.

Når man når nulstillingsgrænsen: Når spændingen af ​​kondensator C1 falder til nulstillingsgrænsen (VCC*1/3), udsender NE555P -chippen et lavt niveau og åbner udladningsrøret på samme tid, hvilket får kondensatoren til at begynde at udskrive.

Cyklustiming: Når spændingen af ​​kondensator C1 falder under sammenligningstærsklen, genstarter NE555P -chippen opladningscyklussen og danner således en periodisk puls.

Hvad er forskellen mellem NE555P og NE555?

NE555P og NE555 er faktisk den samme chip.Forskellen ligger i pakken.NE555 vedtager normalt SOP-8-patch-pakke, som er egnet til automatiseret produktion af PCB.NE555P bruger en DIP-8 plug-in-pakke, som er egnet til brug på brødplader.For elektronikentusiaster anbefales det at vælge NE555P eller NE555N, når man udfører elektronisk produktion eller eksperimenter.Begge disse er plug-in-pakker, som er mere praktiske at svejse.For produktdesignere anbefales det at bruge SOP-8-pakket NE555, som kan reducere PCB-kortets område.

Hvad er forskellen mellem NE555P og NE555N?

NE555N og NE555P er forskellige specifikke modeller af NE555 -serien.De adskiller sig i pakkeformular og parameterområde.Generelt vedtager NE555N DIP -pakkeformularen, så den er velegnet til eksperimentel design på brødbræt.NE555P er en dobbelt in-line-pakke.Det leveres med nogle ekstra stifter, der hjælper med at sikre chippen bedre til bundkortet.

Derudover er driftsspændingsområdet for NE555N og NE555P også forskellig.Driftsspændingsområdet for NE555N er 4,5V til 16V, mens driftsspændingsområdet på NE555P er bredere, der dækker 3V til 18V.Derfor er vi nødt til at overveje chip -applikationen for at vælge den relevante model og pakke.

Hvad er fordele og ulemper ved NE555P timer?

Fordele ved NE555P

Høj pålidelighed: Det kan prale af en ligetil intern konfiguration og har et bredt driftsspændingsområde, hvilket sikrer enestående pålidelighed og en udvidet levetid.

Høj nøjagtighed: NE555P har høj timing nøjagtighed og stabil ydelse, som kan imødekomme behovene i de fleste kredsløbsdesign.

Stabil output: Det kan tilvejebringe stabil og pålidelig firkantbølge, rektangulær bølge og trekantbølgesignaludgang og er velegnet til forskellige kredsløbsdesign.

Bred driftsspændingsområde: Dets driftsspændingsområde er 4,5 V til 16V, så det kan fungere normalt under forskellige strømforsyningsbetingelser.

Ulemper ved NE555P

Stort strømforbrug: Selvom NE555P har fremragende ydelse, er dens strømforbrug relativt stort, hvilket kan udgøre begrænsninger for nogle applikationer, der kræver højere strømforbrug.

Understøtter ikke digitalt signalindgang: Det understøtter kun analogt signalindgang.For nogle applikationer, der kræver digitalt signalindgang, kan der kræves yderligere konverteringskredsløb.

Outputfrekvensen er modtagelig for temperatur- og strømforsyningsspænding: Selvom udgangsfrekvensen på NE555P er relativt stabil, påvirkes den stadig af ændringer i temperatur- og strømforsyningsspænding, hvilket kan begrænse nogle høje præcisionsapplikationer.

Ofte stillede spørgsmål [FAQ]

1. Hvad er den maksimale spænding for NE555P?

Outputkredsløbet er i stand til at synke eller købe strøm op til 200 Ma.Betjening er specificeret for forsyninger fra 5 V til 15 V.

2. Hvad er udskiftning og ækvivalent med NE555P?

Du kan erstatte NE555P med NE555N, NE555PSLE eller SA555P.

3. Hvad er funktionen af ​​NE555P?

Disse enheder er præcisionstidskredsløb, der er i stand til at producere nøjagtige tidsforsinkelser eller svingning.I tidsafdelingen eller monosstabil driftsform kontrolleres det tidsbestemte interval af et enkelt eksternt modstands- og kondensatornetværk.

4. Hvad gør NE555P?

Chips 555 er en familie af integrerede kredsløb, der bruges til signalgenerering og som timere.I tidsafdelingen eller monostabel tilstand kan tidsintervallet kontrolleres med en modstand og ekstern kondensator.

5. Hvad er forskellen mellem NE555N og NE555P?

NE555N fungerer generelt inden for et spændingsområde fra 4,5V til 16V.Dette interval gør det velegnet til en lang række lave til moderate spændingsapplikationer.NE555P har et lidt bredere driftsspændingsområde, typisk fra 4,5V til 18V.
